Exercices sur la loi des nœuds, la loi des mailles et la loi d’ohm

Tu trouveras ici les exercices sur l’électricité.
N’hésite pas à aller d’abord voir le cours sur l’électricité et le cours sur la loi d’ohm avant de faire les exercices

Résistance équivalente – 1
Résistance équivalente – 2
Loi des nœuds et des mailles – 1
Loi des nœuds et des mailles – 2
Pont de Wheastone
Montage avec une diode

Résistance équivalente – 1

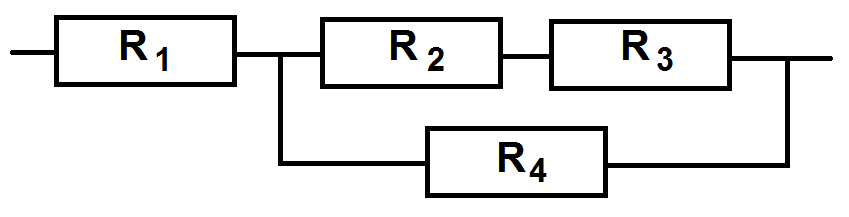

Donner la résistance équivalente au schéma suivant :


Résistance équivalente – 2

Haut de page

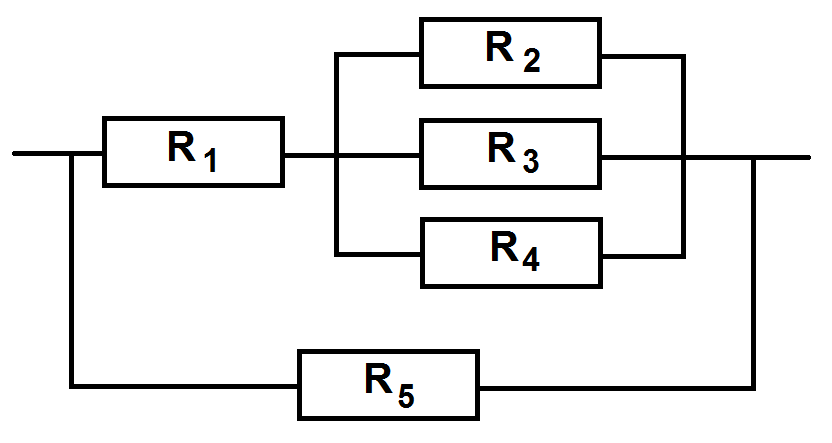

Même énoncé que précédemment avec le schéma suivant :




Loi des nœuds et des mailles – 1

Haut de page

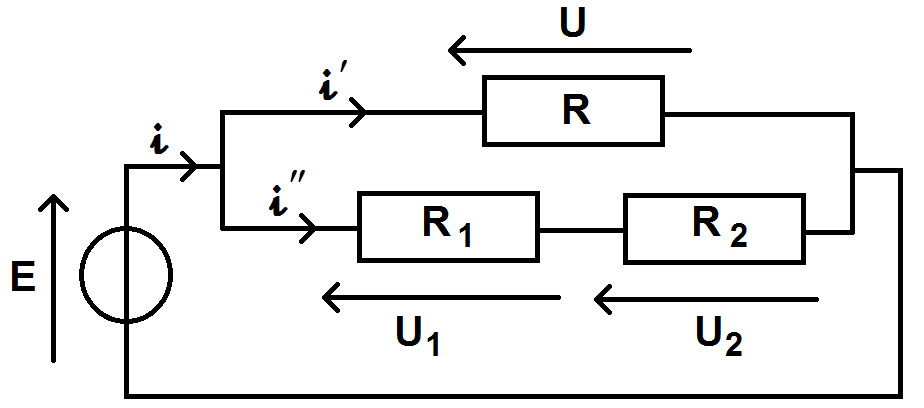

Dans le circuit électrique suivant, on a :
E = 5,0 V
i = 150 mA
R = 100 Ω
R1 = 20 Ω

1) Calculer U.
2) Calculer i’ et i".
3) Calculer U1 puis U2.
4) Calculer R2.

Loi des nœuds et des mailles – 2

Haut de page

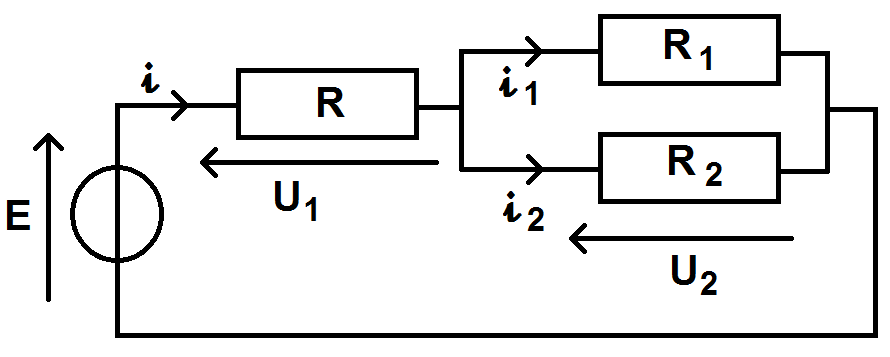

Dans le circuit électrique suivant, on a :
E = 10,0 V
i = 5,0 mA
R = 200 Ω

1) Calculer U1 puis U2.
2) On donne maintenant R2 = 4500 Ω
Calculer i2, i1 puis R1.
3) Retrouver la valeur de R1 en l’exprimant uniquement en fonction de E, i, R et R2 (utiliser les résistances équivalentes).


Pont de Wheastone

Haut de page

Le pont de Wheastone est un exercice très classique.

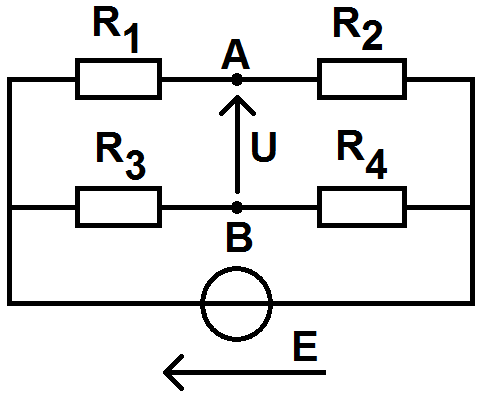

On considère le schéma électrique suivant :

Le but est de trouver l’expression de U en fonction de E et des 4 résistances.

On rajoute ensuite un galvanomètre entre les points A et B. Un galvanomètre est comme un ampèremètre, et la tension à ses bornes et le courant qui le traverse vérifient la loi d’ohm (il agit donc comme une résistance R).
On considère que R2 est désormais une résistance variable.

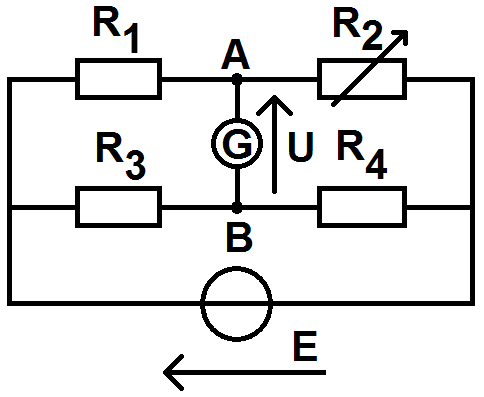

Le schéma devient donc :

L’objectif est de trouver le valeur de R2 de sorte que le courant traversant le galvanomètre s’annule.

Montage avec une diode

Haut de page

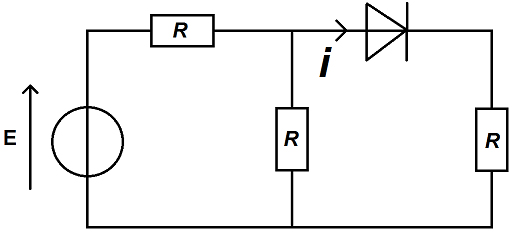

On considère le montage suivant comportant une diode idéale de tension de seuil 0,7 V :

montage avec une diode

Déterminer l’intensité i du courant traversant la diode.



Retour au coursHaut de la page
