Exercices corrigés sur les amplificateurs opérationnels et Millman

Sommaire

AO idéal – régime linéaire
Comparateur à hystérésis
Théorème de Millman

AO idéal – régime linéaire

On considère le schéma ci-dessous, avec un amplificateur opérationnel idéal :

Le but est de trouver l’expression de Vs en fonction de Ve, R1 et R2.

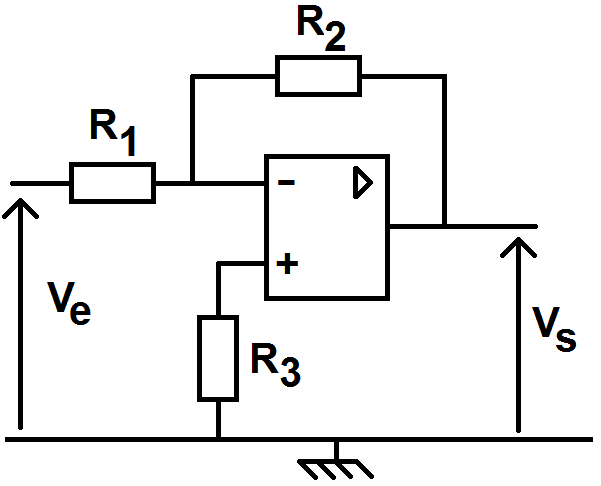

Même question avec le schéma suivant :

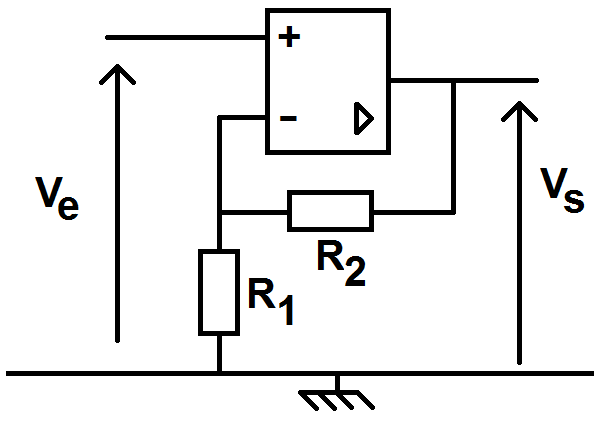

Et également avec ce schéma :

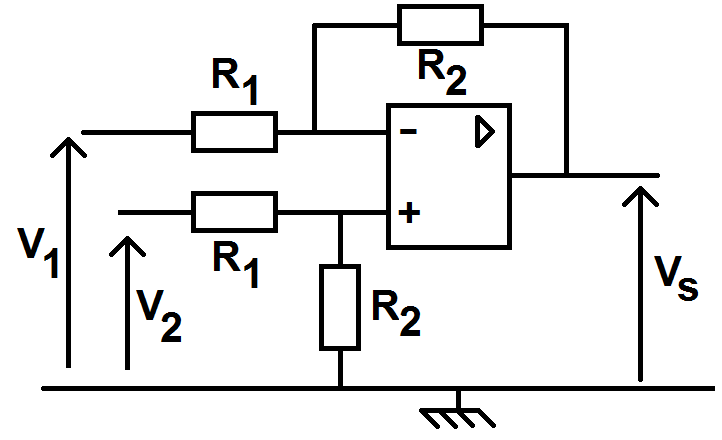

Comparateur à hystérésis

Haut de page

Le comparateur à hystérésis peut être considéré comme du cours, donc il faut bien connaître ce qui suit !

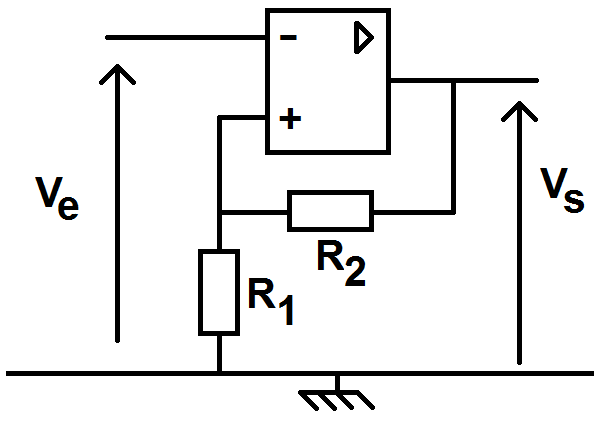

On considère le schéma électrique suivant :

Le but est de tracer Vs en fonction de Ve.
Attention, ici on boucle sur l’entrée + et non sur l’entrée – …

Théorème de Millman

Haut de page

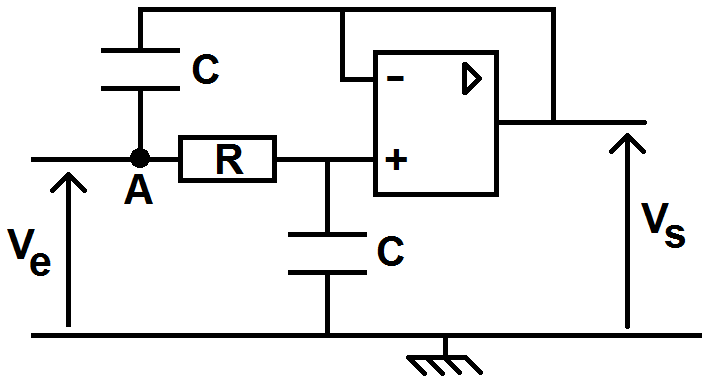

Donner l’égalité entre VS et VE dans le circuit suivant en considérant que l’AO est idéal :
