Etude d’un circuit RLC

Sommaire

Circuit RLC classique
Équation différentielle dans un câble coaxial

Circuit RLC classique

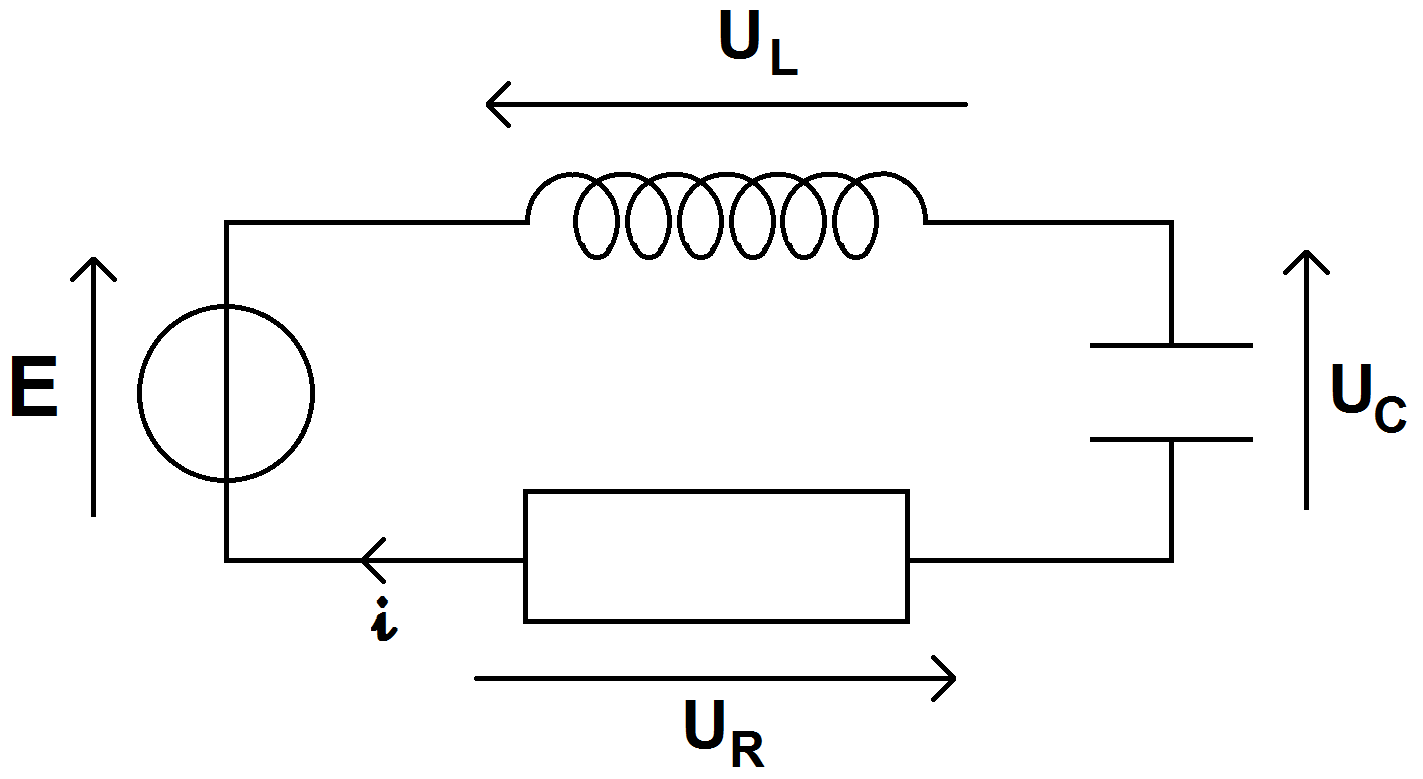

On considère le circuit RLC suivant :

Trouver l’équation différentielle en UC, puis en i, et enfin en UL.
Les mettre sous forme canonique avec la pulsation propre ω0 et le facteur de qualité Q à déterminer (on pourra vérifier l’homogénéité de ces deux constantes).


Équation différentielle dans un câble coaxial

Haut de page

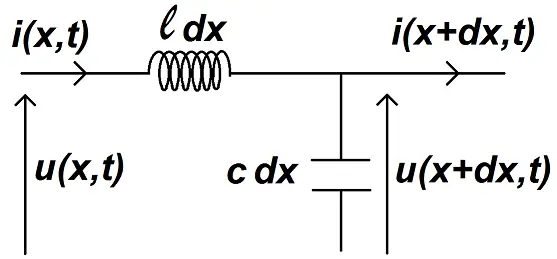

Trouver l’équation différentielle en i et en u d’un câble coaxial de longueur dx modélisé par le schéma suivant :

<

Retour au coursHaut de la page
