Exercices sur les lentilles

Sommaire

Comment trouver la position d’une image ?
Tracé des rayons lumineux pour une lentille divergente
Démonstration classique
Lunette astronomique
Le grossissement

Pour accéder au cours sur , clique ici !

Comment trouver la position d’une image

Pour la première vidéo :
On dispose d’une lentille convergente de distance focale f’ = 5,0 cm.
On place un objet à 8,0 cm du centre optique.
1) Faire le schéma correspondant.
2) Quelle est la position de l’image ?
3) Quel est le grandissement ?

Pour la deuxième vidéo :
Mêmes questions mais cette fois-ci on place l’objet à 3,0 cm du centre optique, la distance focale est inchangée (5,0 cm).

Tracé des rayons lumineux pour une lentille divergente

Haut de page

Dans cette vidéo nous allons voir le tracé des rayons lumineux mais pour une lentille divergente dans les cas suivants :
– l’objet est avant le foyer image F’
– l’objet est entre le centre optique O et F’
– l’objet est maintenant situé à 2f’ de O, où est l’image A’ ?

Démonstration classique

Haut de page

Cet exercice est très classique et peut même être considéré comme du cours, donc il est à savoir refaire impérativement !

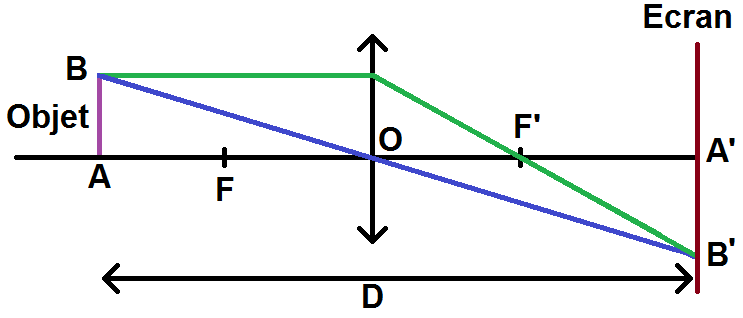

On considère le schéma suivant :

Montrer que si D > 4f’, il existe 2 positions de la lentille pour avoir une image nette sur l’écran.
Quel est l’intérêt d’un tel montage ?

Lunette astronomique

Haut de page

On dispose de 2 lentilles convergentes de distance focale f1‘ et f2‘.

1) Comment disposer les 2 lentilles de sorte qu’un objet à l’infini donne une image à l’infini ?
2) Sous quel angle α’ est observé un objet dont les rayons font un angle α avec l’axe optique ?

Le grossissement

Haut de page

On dispose d’une lentille convergente de distance focale f’ = 9,0 cm.
Où placer un objet et un écran pour avoir une image de l’objet agrandie 3 fois sur l’écran ?

Retour au coursHaut de la page
