Exercices sur le pont diviseur de tension et de courant

Sommaire

Pont diviseur de tension : démonstration et application
Pont diviseur de courant : démonstration et application

Pour accéder au cours sur les ponts diviseurs de tension et de courant, clique ici !

Pont diviseur de tension

Haut de page

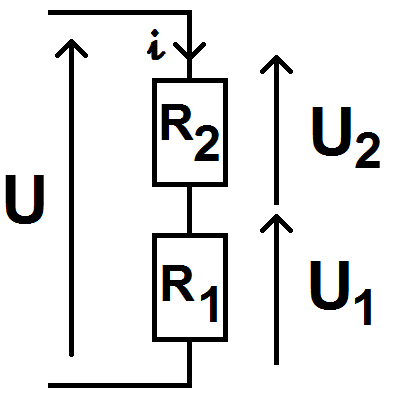

On considère le schéma suivant correspondant au pont diviseur de tension :

1) Démontrer la formule du pont diviseur de tension.
2) Dans le schéma suivant, exprimer U2 et U1 en fonction de E et des résistances.

Pont diviseur de courant

Haut de page

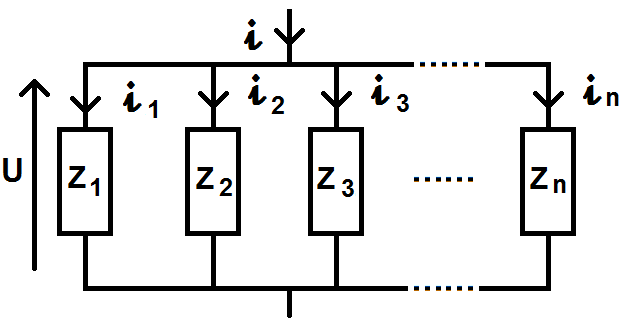

On considère le schéma suivant correspondant au pont diviseur de courant :

1) Démontrer la formule du pont diviseur de courant.
2) Dans le schéma suivant, R1 = 10 Ω, R2 = 20 Ω, R3 = 5 Ω.
Exprimer i1 en fonction de i et des trois résistances.

Retour au coursHaut de la page
